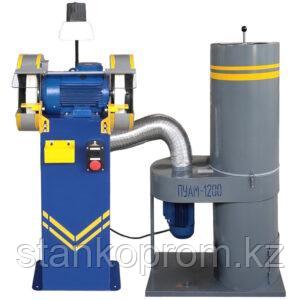

Станок точильно-шлифовальный ТШ-2ДБ-П предназначен для обработки изделий из металлических и неметаллических материалов при помощи абразивных кругов и поставляется совместно с пылеулавливающим агрегатом ПУАМ-1200.
Подключение ПУАМ-1200 к станку ТШ осуществляется путем механического присоединения гофрированных воздуховодов через переходник от входа ПУАМ к выходным патрубкам станка ТШ.
Станки точильно-шлифовальные используются в любой области промышленности для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, обработки изделий из порошковых материалов, металлокерамики и т.п.
Регулировка упоров по горизонтали и вертикали обеспечивает удобную работу на станке. Установлены съемные металлические ёмкости для охлаждения обрабатываемого материала жидкостью. Защитные кожуха имеют выходные вентиляционные патрубки для подключения пылеулавливающих агрегатов (ПУАМ), позволяющих фильтровать воздух от абразивной пыли в рабочей зоне оператора.
Пылеулавливающий агрегат предназначен для промышленного использования, для удаления и очистки воздуха от промышленной пыли, образующейся при работе заточных, шлифовальных станков.
Абразивный шлифовальный круг
300х40х76
Фильтр конусной
Алмазный инструмент (шарошка)
Основные | |
---|---|
Производитель | Металлица |
Страна производитель | Россия |
Пользовательские характеристики | |
Атмосферное давление | от 650 до 800 мм рт.ст. |
Влажность воздуха при +25 ºС | 80 % |
Высота центров кругов от основания | 950 мм |
Габаритные размеры в упаковке (ДхШхВ), мм | 660х550х1300 |
Габариты станка (ДхШхВ), мм | 420х500х1130 мм |
Класс неуравновешенности | кл.2 или кл.1 |
Климатическое исполнение по ГОСТ 15150-69 | УХЛ4 |
Масса нетто/брутто, кг | 76/96 кг |
напряжение, В | 380 |
Наружный диаметр заточного диска | 300х40х76 мм |
Номинальная мощность | 2,2 кВт |
Окружная скорость при максимальном диаметре шлифов. круга | 23,5 м/с |
Расстояние между шлифовальными кругами по осям | 358 мм |
Ресурсы поточности в отработанных тыс. час. | 19,4 |
Срок службы | 15 лет |
Срок службы до первого капитального ремонта | 9 лет |
Срок службы защитных экранов, не более | 2 лет |
Температура окружающей среды | от +1 до +40 ºС |
Частота Гц | 50 |
Частота вращения ротора об/мин | 1500 |
Частота вращения шпинделя, об/мин | 1500 об/мин |
Характеристики ПУАМ | |
Габаритные размеры ПУАМ в упаковке (ДхШхВ), мм | 840х580х1410 мм |
Габариты ПУАМ (ДхШхВ), мм | 785х415х1295 мм |
Диаметр входа в вентилятор | 120 мм |
Количество лопастей крыльчатки | 6 шт |
Корректированный уровень звуковой мощности, не более | 80 Дб |
Масса ПУАМ нетто/брутто, кг | 55/67 |
Номинальная мощность, кВт | 1,1 кВт |
Площадь фильтрования | 1,22 м |
Производительность ПУАМ | 1200 м3/час |
Средний медианный размер улавливаемых частиц | 10 мкм |
Степень очистки, не менее | 99% |
Частота | 50 Гц |
Частота вращения ротора | 2870 об/мин |
