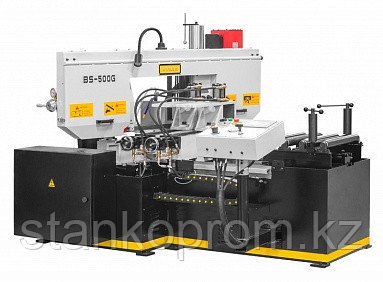

Модель Stalex BS-500G является автоматическим ленточнопильным станком, колонного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 500x350 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок имеет 2 вертикальные стойки (колонны):
1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.
Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
На станках применяются биметаллические пилы марок М42 и М51 размером 34х1,1х4180 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.
Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Сенсорный дисплей управления.
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Макс. единичный ход подающих гидравлических тисков – 500мм
- Механическое натяжение полотна
- Шнековый конвейер для сбора стружки, приводимая в движение автоматически
- Подсветка зоны резания
- Гидравлическая система регулирования усилия резания
- Автоматическое подъём рамы при завершении резки
- Прижимы для пакетной резки – на стационарные и подающие тиски
|
|
Угол пиления заготовок 90°; 15°; 30°; 45°. Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма. |
||||
|
|
Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления. |
||||
|
|
Механическое натяжение полотна. Концевик контроля натяжения полотна, оберегающий станок от поломок в случае если лента повреждена. |
||||
|
Индикатор натяжения полотна |
|||||
|
|
Предохранительные концевики на кожухе маховика. |
||||
|
|
Тиски гидравлические с возможностью быстрого зажима заготовок |
||||
|
|
Прижимы для пакетной резки – на стационарные и подающие тиски |
||||
|
|
Лампа дополнительного освещения |
||||
|
|
Сторона подвода заготовки в зону резания и поднятый кожух рамы станка. |
||||
|
|
Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива станка). |
||||
|
|
Автоматический шнековый конвейер для сбора стружки. |
||||
|
|
Поворотный механизм: 90°; 15°; 30°; 45° на угол кратный 1° поворот рамы происходит от ЧПУ станка. |
||||
|
|
Электрошкаф. |
||||
|
|
Основание тисков в зоне резания. |
||||
|
|
Зубчатый привод. |
||||
|
|
Механизмы движения для тисков подачи заготовки. |
||||
|
|
Стол подачи заготовки. |
||||
|
|
Датчики на подъём и опускание рамы. |
|
Рабочая зона |
90° |
45° |
|
|
350 |
330 |
|
|
500 х 350 |
330х350 |
| Основные атрибуты | |
|---|---|
| Страна производитель | Китай |
| Производитель | Stalex |
| Пользовательские характеристики | |
| Скорость подачи заготовки | 0-40 мм/c |
| Привод | зубчатый |
| Мощность главного двигателя | 3.0 кВт (3-х фазный), servo-двигатель |
| Гарантия | 12 месяцев |
| Скорость резания | 0-60 м/мин |
| Вращение пилы | 90°; 15°; 30°; 45° на угол кратный 1° поворот рамы происходит от ЧПУ станка |
| Объём гидравлического бака | 55 л |
| Мощность гидравлической станции | 0,75 кВт |
| Мощность системы СОЖ | 45 Вт (0,045 кВт) |
| Габариты ленточного полотна | 34х1,1х4180 мм |
| Рабочая высота стола | 820 мм |
| Макс. единичный ход подающих гидравлических тисков | 500 мм |
| Точность подачи заготовки | 0.1/100 мм |
| Точность реза по длине отрезаемой заготовки | заявленная погрешность ±0,2 мм. на длину 1000 мм |
| Точность реза на отклонение по перпендикулярности | заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения |
| Объём бака СОЖ | 16 л |
| Автоматический конвейер для сбора стружки | + |
| Индикатор натяжения полотна | + |
| Лампа дополнительного освещения | + |
| Прижимы гидравлические для пакетной резки – на стационарные и подающие тиски | + |
| Размер упаковки станка | 2230х2220х1700 мм |
| Размер упаковки стола подачи | упакован вместе со станком |
| Общие габариты станка установленного в рабочее положение | 2230x2220x1700 мм |
| Масса станка (нетто/брутто) | 2700/2900 кг |
Автоматический ленточнопильный колонный станок BS-500GА
