Станок ленточнопильный ручной с гидроразгрузкой PILOUS ARG 330 H.F.

Станок ленточнопильный ручной с гидроразгрузкой PILOUS ARG 330 H.F.

  • Под заказ
  • Код: 101230

Цену уточняйте

+7 (708) 215-45-85
Татьяна
  • +7 (727) 327-37-70
    Отдел продаж
  • +7 (708) 483-65-85
    Отдел продаж WhatsApp
Описание
Характеристики

Станки с гидроподъёмом являются полуавтоматическими станками с механическим зажимом тисков (механические тиски, гидравлический подъём рамы, опускания с заданной скоростью и регулировка высоты автоматического поднятия рамы).

Совершенно новая технология литья пильной рамы и обновленный уникальный дизайн. Литье корпуса рамы выполнено с полыми карманами, проходящими по всей длине рамы, что позволило добиться большей жесткости рамы и повышения точности реза. Использование прочной, широкой ленты является оптимальным выбором для обеспечения всех потребностей производства. В новой модели используется полотно с шириной 34 мм и толщиной 1.1 мм, позволяющие использовать данный станок для распиловки труднообрабатываемых материалов с большими сплошными сечениями, в том числе нержавеющих и инструментальных сталей. Станок оборудован гидравлической системой, с помощью которой осуществляется автоматический подъем рамы после завершения пиления. Данная система значительно облегчает работу со станком, особенно при пилении серии деталей. Величина раскрытия может быть отрегулирована в соответствии с размерами заготовки. Подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана гидроцилиндра. После окончания пропила привод пилы автоматически останавливается и поднимается в первоначальное положение. Использование частотного регулирования приводом вращения пилы, позволяет плавно регулировать скорость резания от 15 до 90 м/мин, что также многократно увеличивает точность реза и стойкость ленточной пилы. Эргономичная компактная тумба позволяет установить станок на площади с ограниченным пространством. ​



Особенности:



  • Простая и быстрая установка и фиксация угла реза в диапазоне от 0⁰ до 60⁰ при неизменном положении заготовки;

  • Очень жесткие компоненты конструкции станка, выполненные из отливок из серого чугуна, что повышает виброустойчивость станка;

  • Литьевая рама с замкнутым контуром с 2ух сторон, т.е. с тыльной стороны рамы где размещены чехлы для замены полотна, находятся литьевые рёбра жесткости (толщина литья 10-14мм, ширина рамы около 150мм);

  • Для обеспечения максимальной жесткости всей конструкции, пильная рама установлена на поворотном столе в массивных подшипниковых опорах с радиально упорными роликовыми подшипниками. Точная заводская регулировка преднатяга подшипников, гарантирует жесткость и точность работы;

  • Современный дизайн рамы позволяет распиливать заготовки больших размеров как прямо, так и под углом;

  • Массивный поворотный стол пильной рамы, с загрузочной поверхностью увеличенной площади, обеспечивает максимальную жесткость станка и стабильность процесса обработки даже при резке труднообрабатываемых материалов;

  •  Массивные быстрозажимные тиски (с рычагом быстрой доводки) для простого и надежного крепления заготовки;

  • Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;

  • Новая конструкция приводных шкивов пилы, механизма натяжения и механизмов вращения пилы обеспечивает большую долговечность и надежность станка;

  • Бесшумный привод пилы с необслуживаемым червячным мотором-редуктором;

  • Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;

  • Все электрические кабели и шланги подачи СОЖ спрятаны во внутренние полости станка, что исключает их повреждение;

  • Упрощен процесс замены ленточной пилы, достаточно открыть защитный кожух рамы и зафиксировать его в поднятом состоянии;

  • Система контроля натяжения полотна и автоматическое отключение в случае разрыва.

  • Удобное и простое управление станком с эргономичной панели, закрепленной на тумбе станка.

  • Упор для выставления заготовок со шкалой, длинной 500 мм. Предусмотренное конструкцией «свисание» отрезаемой части заготовки предотвращает заклинивание пилы в материале.





Цикл пиления:

1)      Установка заготовки в тиски.

2)      Кнопка пуск на пульте управления (полотно вращается в раме станка).

3)      Маховик настройки скорости опускания рамы (настроить подачу).

4)      После резки заготовки, станок отключается в нижнем положении рамы. Далее рама станка поднимается вверх (без поднятия оператором и без нажатия кнопок на пульте станка) за счёт гидравлической системы.

5)      Установка новой заготовки в тисках.



При использовании нового полотна необходимо провести его обкату, для притупления полотна на пониженных режимах, что позволит повысить его стойкость – при первом применении новое полотно следует использовать при скорости резания (м/мин) приблизительно в 70% от необходимой и скорость подачи рамы (мм/мин) приблизительно в 50% от необходимой (в течении 15 минут).





Дополнительные опции:





Упор DR для выставления заготовок со шкалой, длинной 500 мм (в стандартной комплектации).

Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала (в стандартной комплектации).

Тиски - зажим заготовки.

Рычаг быстрого зажима – предназначен для быстрого зажатия/освобождения однотипных заготовок, альтернатива гидравлическим тискам (в стандартной комплектации).

Трехсторонние твердосплавные направляющие увеличивают многократно стойкость инструмента и точность распила (в стандартной комплектации).

Заводская табличка

Прижим вертикальный ручной VP 330.

Используется для зажима пакета заготовок. Обеспечивает простую и надежную дополнительную фиксацию заготовок сверху (заказывается дополнительно).

Для установки прижима - необходимо заранее просверлить отверстия и нарезать резьбу в губках тисков станка.

Лампа галогенная LA 50.

Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений (заказывается дополнительно).

Распыление масляного тумана MM.

Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел (заказывается дополнительно).



Раздающий лоток KL.

Является продолжением стола станка и позволяет отрезанным заготовкам скатываться в контейнер, когда ведется обработка большой серии. Лоток состоит из 2-х частей, что исключает стекание СОЖ вне станка (заказывается дополнительно).

Индикатор натяжения ленты CD.

Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки (заказывается дополнительно).



Лазерный указатель линии реза LS.

Проецирует линию реза на заготовку. Снижает время установки и упрощает позиционирование заготовки в станке (заказывается дополнительно).

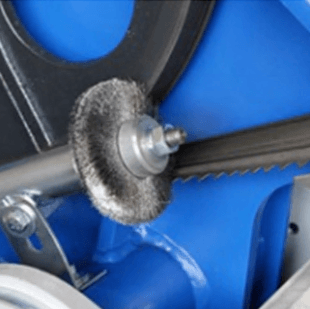

Щетка для снятия стружки KD​M. Стальная щетка, приводимая в движение ведомым шкивом. Используется для удаления стружки с ленточного полотна (заказывается дополнительно).

KD 330 щетка с электроприводом для снятия стружки.

Стальная щетка с независимым приводом. Удаляет стружку с пилы в процессе работы станка.

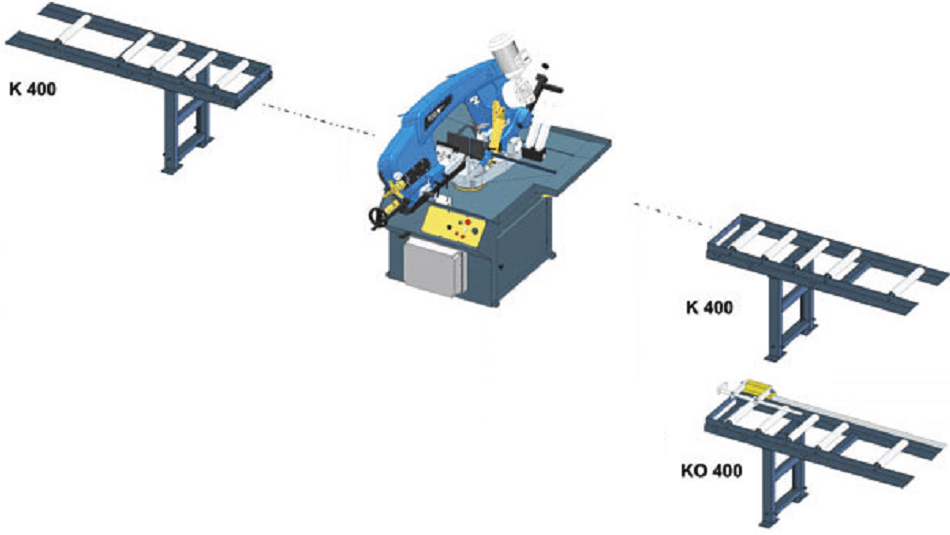

Рольганги



Рабочая зона

+90°

+45°

+60°






330

250

165










320

230

150






400 x 200

250 x 170

150х150

Угол разворота рамы






Основные атрибуты
Страна производительЧехия
Производитель  Stalex
Пользовательские характеристики
Диаметр шкивов, мм420 мм
Объем бака СОЖ, л35 л
Подача пильной рамысобственный вес с гидрорегулировкой
Зажим заготовкиручной (+ рычаг быстрой доводки)
Приводзубчатый
Гарантия1 год
Масса кг735 кг
Объем бака гидросистемы6 л
Скорость резания15 ÷ 90 м/мин
Размер полотна, мм3870х34х1.1 мм
Главный двигатель400 В / 50 Гц / 3 кВт
Высота стола тисков945 мм
Габаритные размеры (мин.)1750 х 1350 х 2200 мм
Габаритные размеры (макс.)2150 х 2050 х 2600 мм
Мотор помпы СОЖ400 В, 50 Гц, 0,12 кВт
Масло гидравликиГидравлическое масло Olea OPTOMA HV 46
Мотор гидростанции400 В, 50 Гц, 0,18 кВт
Отвод пильной рамыавтоматическая остановка и поднятие гидравлической системой станка
