Станок ленточнопильный ручной с гидроразгрузкой PILOUS ARG 300 Plus H.F.

Станки с гидроподъёмом являются полуавтоматическими станками с механическим зажимом тисков (механические тиски, гидравлический подъём рамы, опускания с заданной скоростью и регулировка высоты автоматического поднятия рамы).

Универсальный жесткий ленточнопильный станок, предназначен, в основном, для использования в условиях непрерывного серийного производства, так же хорошо подходит для металлообрабатывающих мастерских и ремонтных цехов производств. Ленточное полотно размерами 27х0.9 представлено на рынке широкой номенклатурой и позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали.

Станок оборудован гидравлической системой, с помощью которой осуществляется автоматический подъем рамы после завершения пиления. Данная система значительно облегчает работу со станком, особенно при пилении серии деталей. Величина раскрытия может быть отрегулирована в соответствии с размерами заготовки. Подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана гидроцилиндра. После окончания пропила привод пилы автоматически останавливается и поднимается в первоначальное положение. Использование трехфазного двухскоростного мотора (400 В) позволяет выбирать скорость полотна 40 или 80 м/мин, в зависимости от обрабатываемого материала.

Универсальная конструкция зажимных тисков предусматривает возможность пиления заготовок под углом в диапазоне от -45⁰ до 60⁰.

Габаритная тумба и массивный поворотный стол с увеличенной загрузочной поверхностью обеспечивают максимальную стабильность процесса резания, даже при пилении труднообрабатываемых материалов.

Особенности:

• Основные компоненты конструкции станка выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;

• Современный дизайн рамы позволяет распиливать заготовки больших размеров;

• Поворотный стол исключает возможность пропила его рабочей поверхности;

• Плавная регулировка угла реза в диапазоне от -45⁰ до 60⁰, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90⁰;

• Массивные быстрозажимные тиски для простого и надежного крепления заготовки;

• Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;

• Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы;

• Бесшумный и необслуживаемый червячный мотор-редуктор;

• Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;

• Удобное и простое управление станком с эргономичной панели, закрепленной на тумбе станка;

• Упор для выставления заготовок со шкалой, длинной 500 мм в базовой комплектации. Предусмотренное конструкцией «свисание» отрезаемой части заготовки предотвращает заклинивание пилы в материале.

Цикл пиления:

1)      Установка заготовки в тиски.

2)      Кнопка пуск на пульте управления (полотно вращается в раме станка).

3)      Маховик настройки скорости опускания рамы (настроить подачу).

4)      После резки заготовки, станок отключается в нижнем положении рамы. Далее рама станка поднимается вверх (без поднятия оператором и без нажатия кнопок на пульте станка) за счёт гидравлической системы.

5)      Установка новой заготовки в тисках.

При использовании нового полотна необходимо провести его обкату, для притупления полотна на пониженных режимах, что позволит повысить его стойкость – при первом применении новое полотно следует использовать при скорости резания (м/мин) приблизительно в 70% от необходимой и скорость подачи рамы (мм/мин) приблизительно в 50% от необходимой (в течении 15 минут).

Дополнительные опции:

	Упор DR для выставления заготовок со шкалой, длинной 500 мм (в стандартной комплектации).
	Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала (в стандартной комплектации).

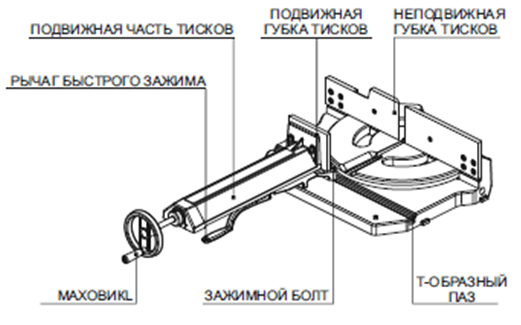

	Тиски - зажим заготовки. Рычаг быстрого зажима – предназначен для быстрого зажатия/освобождения однотипных заготовок, альтернатива гидравлическим тискам (в стандартной комплектации).
	Трехсторонние твердосплавные направляющие увеличивают многократно стойкость инструмента и точность распила (в стандартной комплектации).
	Заводская табличка
	Прижим вертикальный ручной VP 300 Plus. Используется для зажима пакета заготовок. Обеспечивает простую и надежную дополнительную фиксацию заготовок сверху (заказывается дополнительно). Для установки прижима - необходимо заранее просверлить отверстия и нарезать резьбу в губках тисков станка.
	Лампа галогенная LA 50. Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений (заказывается дополнительно).
	Распыление масляного тумана MM. Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел (заказывается дополнительно).
	Раздающий лоток KL. Является продолжением стола станка и позволяет отрезанным заготовкам скатываться в контейнер, когда ведется обработка большой серии. Лоток состоит из 2-х частей, что исключает стекание СОЖ вне станка (заказывается дополнительно).
	Индикатор натяжения ленты CD. Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки (заказывается дополнительно).
	Лазерный указатель линии реза LS. Проецирует линию реза на заготовку. Снижает время установки и упрощает позиционирование заготовки в станке (заказывается дополнительно).
	Щетка для снятия стружки KD​M. Стальная щетка, приводимая в движение ведомым шкивом. Используется для удаления стружки с ленточного полотна (заказывается дополнительно).
	Автоматическое опускание рамы c заданной скоростью. В стандартной комплектации станков регулировочный клапан должен быть закрыт после подъема рамы в верхнее положение, после чего скорость опускания должна быть выставлена повторно. В данной опции дроссельный клапан оборудован дополнительным электрическим клапаном, который остается в заданном положении даже после подъема рамы, что исключает необходимость заново устанавливать нужную вам скорость. Данная опция исключает ошибку с правильной установки скорости резания, увеличивает срок службы ленточного полотна и упрощает работу при пакетной резке. (заказывается дополнительно).
