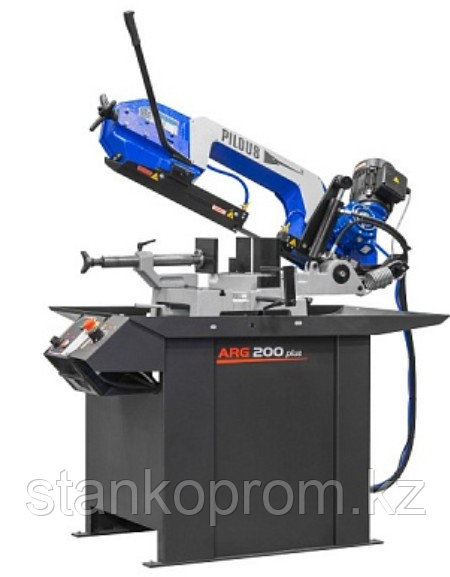

Универсальный ленточнопильный станок находит всеобщее применение при проведении слесарных и ремонтных работ, в машиностроении. Ленточная пила размером 20х0,9 мм позволяет обрабатывать детали различных профильных сечений и заготовок сплошного сечения средних размеров.
Подъем рамы осуществляется вручную, рабочая подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана подающего гидроцилиндра. После окончания пропила привод пилы автоматически останавливается. Станок оснащен пружинной системой, позволяющий настроить усилие подъема или опускания рамы.
Универсальная конструкция зажимных тисков предусматривает возможность пиления заготовок под углом в диапазоне от -45⁰ до 60⁰. Поворотный стол исключает возможность пропила его рабочей поверхности.
Особенности:
Цикл пиления:
1) Установка заготовки в тиски
2) Кнопка пуск на пульте управления (полотно вращается в раме станка)
3) Маховик настройки скорости опускания рамы (настроить подачу)
4) После резки заготовки, станок отключается в нижнем положении рамы
5) Поднятие оператором рамы станка на необходимую высоту и установка новой заготовки в тисках
При использовании нового полотна необходимо провести его обкату, для притупления полотна на пониженных режимах, что позволит повысить его стойкость – при первом применении новое полотно следует использовать при скорости резания (м/мин) приблизительно в 70% от необходимой и скорость подачи рамы (мм/мин) приблизительно в 50% от необходимой (в течении 15 минут).
Дополнительные опции:
Упор DR для выставления заготовок со шкалой, длинной 250 мм (в стандартной комплектации). | |||||
Тиски - зажим заготовки. Конструкция поворотного механизма позволяет при повороте рамы поворачивать основание нулевого реза (благодаря чему на основание не будет дополнительных распилов механизма). Рычаг быстрого зажима – предназначен для быстрого зажатия/освобождения однотипных заготовок, альтернатива гидравлическим тискам (в стандартной комплектации). | |||||
Трехсторонние твердосплавные направляющие увеличивают многократно стойкость инструмента и точность распила (в стандартной комплектации). | |||||
Заводская табличка | |||||
Прижим ручной VP 200 Plus Используется для зажима пакета заготовок. Обеспечивает простую и надежную дополнительную фиксацию заготовок сверху (заказывается дополнительно). Для установки прижима - необходимо заранее просверлить отверстия и нарезать резьбу в губках тисков станка. | |||||
Лампа галогенная LA 50. Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений (заказывается дополнительно). | |||||
Распыление масляного тумана MM. Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел (заказывается дополнительно).
| |||||
Индикатор натяжения ленты CD. Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки (заказывается дополнительно).
| |||||
Лазерный указатель линии реза LS. Проецирует линию реза на заготовку. Снижает время установки и упрощает позиционирование заготовки в станке (заказывается дополнительно).
| |||||
Автоматическое опускание рамы c заданной скоростью. В стандартной комплектации станков регулировочный клапан должен быть закрыт после подъема рамы в верхнее положение, после чего скорость опускания должна быть выставлена повторно. | |||||

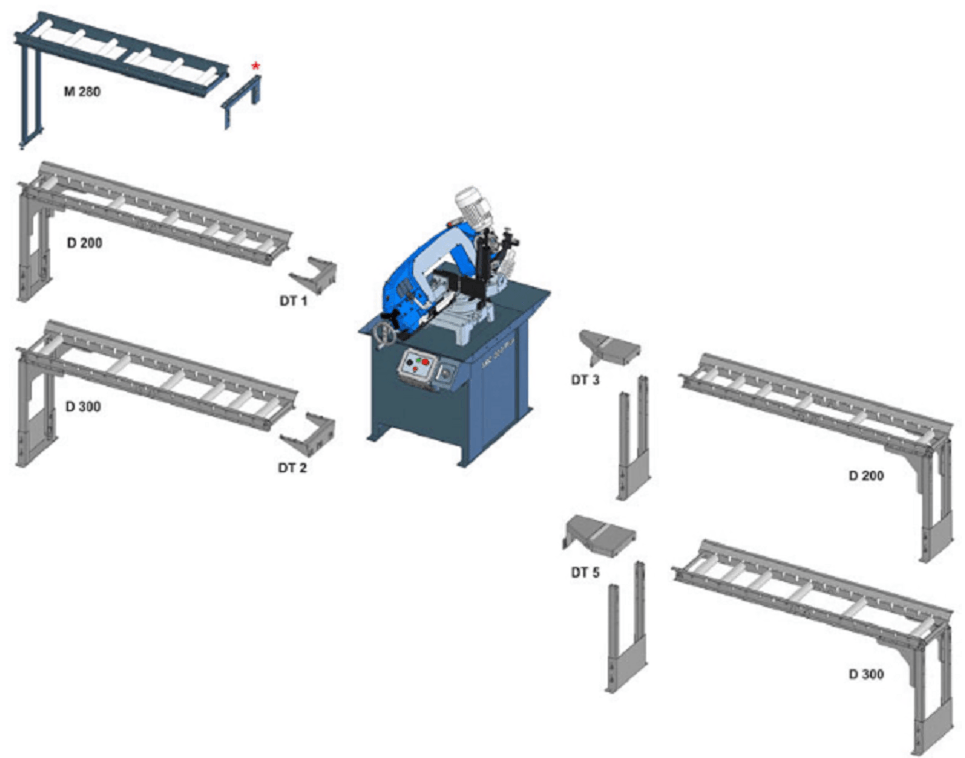

Рольганги | |||||
Рабочая зона | +90° | -45° | +45° | +60° | ||
| 200 | 135 | 155 | 95 | ||
| 200 | 115 | 130 | 65 | ||
| 250 x 140 | 150 x 70 | 160 x 125 | 100 x 60 | ||

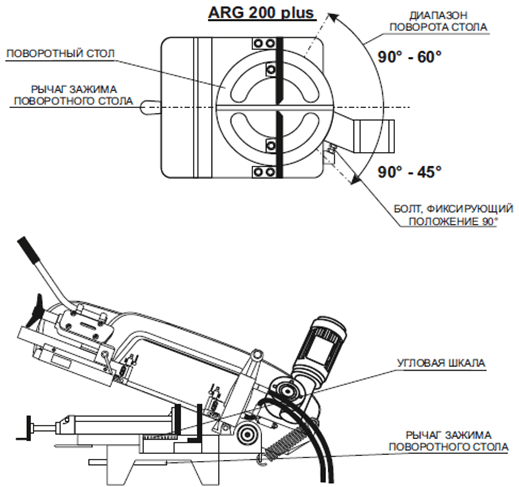

Угол разворота рамы |
|
Основные атрибуты | |
---|---|
Производитель | Stalex |
Страна производитель | Чехия |
Пользовательские характеристики | |
Высота стола тисков | 900 мм |
Габаритные размеры (макс.) | 1450 x 1280 x 1980 мм |
Габаритные размеры (мин.) | 1430 x 750 x 1400 мм |
Гарантия | 1 год |
Главный двигатель | 400 В, 50 Гц, 0,75/0,95 кВт |
Зажим заготовки | ручной (+ рычаг быстрой доводки) |
Масса кг | 245 кг |
Мотор помпы СОЖ | 400 В, 50 Гц, 0,05 кВт |
Объем бака СОЖ, л | 15 л |
Подача пильной рамы | собственный вес с гидрорегулировкой |
Привод | Зубчатый |
Размер полотна, мм | 2490х20х0.9 мм |
Скорость резания | 40/80 м/мин |
