Станок предназначен для чистовой и получистовой обработки в ручном и автоматическом режиме, методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости
Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана.
Закаленные и шлифованные направляющие стола продольные и поперечные, с покрытием Turcite-B для высокой износостойкости и низкого трения.
Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол.
Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки.
Регулируемое продольное и поперечное движение стола с помощью концевых упоров
Автоматический подъем шпинделя, после окончания программы в исходное положение.
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования.
Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
Выносной пульт управления с PLC контроллером Siemens
Электрокомпоненты Siemens
Комплект | |
|---|---|
| Электромагнитный стол | |
| Шлифовальный круг с фланцами и съемником | |
| Балансировочный стенд с оправкой | |
| Система СОЖ с магнитным сепаратором | |
| Выносной пульт, контроллер PLC Siemens | |
| Электронный маховичок ручного перемещения по осям Y/Z | |
| УЦИ по 2-м осям | |
| Защита гидростанции | |
| Защитное ограждение стола | |
| Приспособление для параллельной правки | |
| Алмазный карандаш | |
| Лампа местного освещения | |
| Защитный экран | |
| Регулировочные опоры | |
| Инструмент для обслуживания |
| Основные атрибуты | |
|---|---|
| Производитель | Stalex |
| Страна производитель | Китай |
| ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА | |
| Автоматическое перемещение стола | 0,5-30 мм/цикл |
| Поперечный ход стола за оборот маховика | 5 мм/об |
| Ускоренное перемещение стола | 50-600 м/мин |
| Цена деления нониуса поперечного перемещения | 0,02 мм |
| ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ | |
| Автоподача вертикальная | 0,005/0,01/0,015/0,02/0,03/0,04 мм |
| Вертикальное перемещение за оборот маховика | 2 мм/об |
| Ускоренное вертикальное перемещение | 50-500 мм/мин |
| Цена деления нониуса вертикального перемещения | 0,005 мм/об |
| МОЩНОСТЬ | |
| Габаритные размеры (ДхШхВ), мм | 5640х2250х2500 мм |
| Масса нетто/брутто | 6000/6350 кг |
| Мощность двигателя вертикального перемещения | 0,5 кВт |
| Мощность двигателя гидравлики | 3,0 кВт |
| Мощность шпинделя | 7,5 кВт |
| Общая номинальная мощность | 13,2 кВт |
| ШПИНДЕЛЬ | |
| Диаметр шлифовального круга | 350 мм |
| Отверстие шлифовального круга | 127 мм |
| Частота вращения шпинделя, об/мин | 1450 об/мин |
| Ширина шлифовального круга | 50 мм |
| Пользовательские характеристики | |
| Макс. длина поперечного шлифования | 560 мм |
| Макс. длина продольного шлифования | 1700 мм |
| Макс. расстояние ось шпинделя-стол | 600 мм |
| Максимальная нагрузка на стол | 900 кг |
| Модель | SG 50160 AHD |
| Размер стола, мм | 500х1600 мм |
| Размер электромагнитного стола | 400х1000 мм |
| Скорость продольного перемещения стола, плавно | 5-25 мм/мин |
| Т-образный паз | 3/18 мм |
| Электромагнитные плиты(р-р/кол-во) | 500х800/2 шт. |

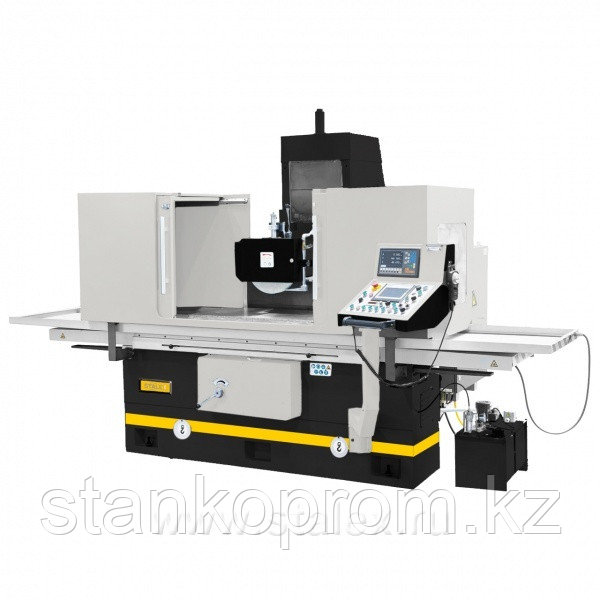

Плоскошлифовальный станок STALEX SG-50160AHD
