Трубогиб Stalex TB-3 предназначен для изгибания круглых труб из металла или другого материала по заданному радиусу. Гибка трубы происходит вокруг штампа-шаблона, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом.
Максимальный угол гиба 0 - 120° (180° под заказ).
Стандартный набор штампов позволяет изготавливать множество вариантов гибки труб различной конфигурации и в разных плоскостях.
Предназначен для небольшого производства, слесарной мастерской или кузни. Широко применяется в сантехнических работах. Легко размещается в небольших помещениях, ангарах, гараже или на даче. Универсальный станок - позволяет легко и дешево выполнить как разовые работы, так и мелкосерийное производство по гибке труб, профилей или проката.
Описать станок можно в трех словах: мощный, компактный, мобильный. Компактные размеры и современные технические решения, применяемые в этой конструкции обеспечивает высочайшую производительность, при мобильности устройства.
| Тип профиля | Параметры обрабатываемых заготовок, мм | ||
|---|---|---|---|
 |
Круг (труба) | Ø25,4мм (1'') х R штампа 76,2мм (3'') | |
|
Ø38,1мм (1-1/2'') х R штампа 127мм (5'') |
|||
|
Ø44,45мм (1-3/4'') х R штампа 152,4мм (6'') |
|||
Максимальные допустимые толщины стенки трубы для стали Q235
Q235 аналог - Ст3сп (Сталь конструкционная углеродистая обыкновенного качества)
|
Оправка |
Толщина стенки |
| Ø25,4мм (1'') х R штампа 76,2мм (3'') |
3 мм |
| Ø38,1мм (1-1/2'') х R штампа 127мм (5'') |
3,5 мм |
| Ø44,45мм (1-3/4'') х R штампа 152,4мм (6'') |
3,75 мм |
Примеры дополнительной оснастки:
|
Наименование |
Артикул |
|
Гибочный штамп Ø25x25мм, R101.6мм (4"), 120° для TB-3 (ролик/скоба/ползун) |
101615 |
|
Гибочный штамп Ø30x30мм, R114.3мм (4.5"), 120° для TB-3 (ролик/скоба/ползун) |
101616 |
|
Гибочный штамп Ø40x40мм, R177.8мм (7"), 120° для TB-3 (ролик/скоба/ползун) |
101613 |
|
Гибочный штамп Ø22мм, R76.2мм (3"), 120° для TB-3 (ролик/скоба/ползун) |
101622 |
|
Гибочный штамп Ø22мм, R76.2мм (3"), 180° для TB-3 (ролик/скоба/ползун) |
101618 |
|
Гибочный штамп Ø32мм, R101.6мм (4"), 120° для TB-3 (ролик/скоба/ползун) |
101623 |
|
Гибочный штамп Ø32мм, R101.6мм (4"), 180° для TB-3 (ролик/скоба/ползун) |
101621 |
|
Гибочный штамп Ø40мм, R152.4мм (6"), 180° для TB-3 (ролик/скоба/ползун) |
101617 |
|
Гибочный штамп Ø44,45мм (1-3/4''), R152.4мм (6"), 180° для TB-3 (ролик/скоба/ползун) |
101614 |
| Основные атрибуты | |
|---|---|
| Производитель | Stalex |
| Состояние | Новое |
| Пользовательские характеристики | |
| Вес нетто/брутто | 64/67 |
| Габариты (мм) | 980х340х360 |
| Угол гибки | до 120° (до 180° - под заказ) |

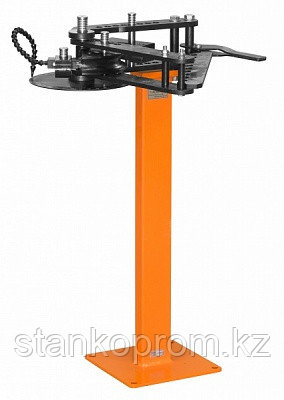

Трубогиб ручной универсальный STALEX TB-3
