Цену уточняйте
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
(Аналог токарного станка 1М63, ДИП300)
• Монолитная станина станка;
• Массивная конструкция станка, расстояние между направляющими 400 мм;
• Закаленные и отшлифованные направляющие станины;
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Съемный мостик станины (ГАП);
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
• Толчковый режим работы шпинделя;
• Пиноль задней бабки и маховик имеют шкалу для точной установки;
• Задняя бабка с регулировкой смещения для обточки конусов.
• СЕ комплектация;
• Электрокомпоненты Siemens

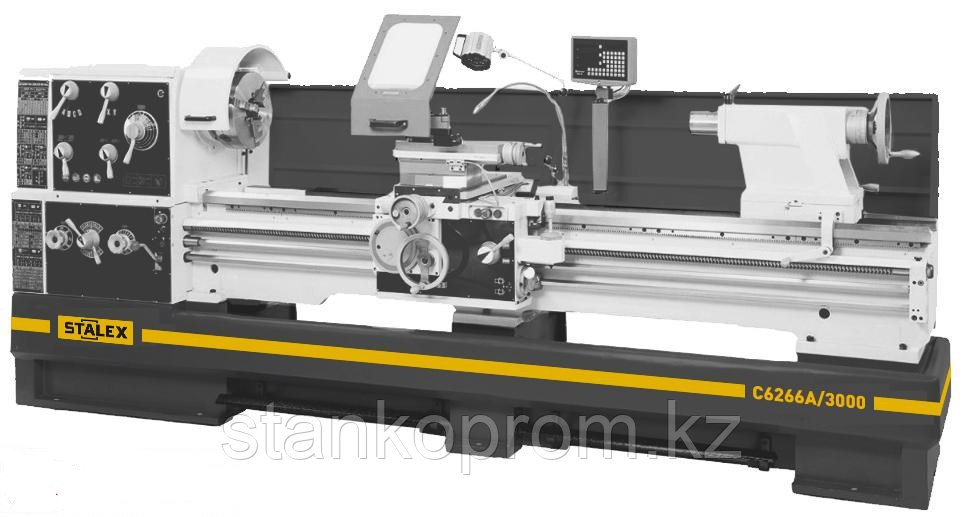

STALEX C6266A/3000 | |
---|---|
Диаметр обточки над станиной | 660 мм |
Макс. Ø вращения (съемный мостик) | 900 мм |
Ø обточки над поперечным суппортом | 440 мм |
Расстояние между направляющими | 405 мм |
Длина съемного мостика | 250 мм |
Расстояние между центрами | 3000 мм |
Рабочая длина продольного точения | 2850 мм |
Частота вращения шпинделя, 16 | 25-1600 об/мин |
Конус шпинделя | Ø113 1:20 MT-7 |
Торец шпинделя | D1-8 |
Патрон 3-х кулачковый | 315 мм |
Проходное отверстие шпинделя | 105 мм |
Продольная подача,25 | 0,044-1,48 мм/об |
Поперечная подача,25 | 0,022-0,74 мм/об |
Метрическая резьба, 54 | 0,45-120 |
Дюймовая резьба, 44 | 7/16-80 TPI |
Питчевая резьба, 42 | 7/8-160 DP |
Модульная резьба, 46 | 0,25-60MP |
Резьба ходового вала | 40 мм х2 TPI |
Максимальный размер инструмента | 25х25 мм |
Ускор. перем. продольного суппорта | 4,5 м/мин |
Ускор. перем. поперечного суппорта | 1,9 м/мин |
Ход поперечного суппорта | 368 мм |
Ход верхнего суппорта | 230 мм |
Конус пиноли задней бабки | МТ-5 |
Ход пиноли задней бабки | 235 мм |
Диаметр пиноли задней бабки | 90 мм |
Мощность главного привода | 7,5 кВт |
Потребляемая мощность | 11,0 кВт |
Мощность насоса СОЖ | 0,13 кВт |
Мотор ускоренного перемещения | 0,37 кВт |
Габаритные размеры | 4710×1140×1600 мм |
Масса нетто/брутто | 3710/4310 кг |
Комплект | |
---|---|
3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками | |
4-х позиционный резцедержатель | |
4-х кулачковый патрон с независимыми кулачками Ø400 мм | |
Планшайба Ø 450 мм | |
Подвижный люнет Ø20-130 мм | |
Не подвижный люнет Ø20-190 мм | |
Не вращающийся центр МТ-5 | |
Переходная втулка МТ-5 | |
Защитный экран патрона с концевым выключателем | |
УЦИ по трем осям | |
Вал управления с регулируемыми кулачками (откл.продольной подачи) | |
Концевой упор продольного перемещения | |
Регулируемые опоры станины | |
Поддон для сбора стружки | |
Задняя защитная стенка | |
Ножной тормоз шпинделя с концевым выключателем | |
Система подвода СОЖ | |
Галогенная лампа местного освещения | |
Инструкция по эксплуатации и деталировка с сертификатом СЕ | |
Инструмент для обслуживания в инструментальном ящике | |
Сертификат точности |
Основные | |
---|---|
Производитель | Stalex |
