Пресс гидравлический колонный для прессования специзделий усилием 4000 кН модели 9636. Режим и технологию прессования определяет потребитель прессов. Пресс предназначен для использования в изолированных помещениях, зона класса В - II по ПУЭ.
При эксплуатации пресс должен размещаться визолированных бронекамерах, зона класса по ПУЭ - ВН.
Уровень защиты электродвигателя и манометра сигнализируещего - взрывобезопасное.
По условиям эксплуатации пресс предназначен для работы в помещениях с искусственно регулируемыми климатическими условиями. Климатическое исполнение УХЛ по ГОСТ 15150-69.
Состав пресса:
- пресс в сборе - 1 шт.
- электрошкаф - 1 шт.
- гидроагрегат -1 шт.
Управление прессом осуществляется с помощью пульта, имеющегося у заказчика. Поэтому пульт управления в состав и комплектность прессов не входит.
Технические характеристики:
| Наименование параметров | Величина | | Усилие номинальное, кН | 4000 | | Ход рабочего стола (ползуна), мм | 500 | | Открытая высота, мм | 1330 | | Размеры рабочих плит, мм | 1100х550 | | Высота рабочего стола над уровнем пола, мм | 900 | | Расстояние между колоннами в свету, мм: | | | слева-направо | 840 | | спереди-назад | 440 | | Допускаемый эксцентриситет установки инструмента на рабочем столе, мм | 5 | | Скорости перемещения рабочего стола (ползуна), мм/с, не менее | | | при холостом ходе вверх | 20 | | при рабочем ходе (регулир. в диапаз.) | от 1 до 1,5 | | при возвратном ходе | 40 | | Время выдержки прессинструмента под давлением наибольшее, мин | 20 | | Габаритные размеры пресса, мм: | | | слева-направо | 2300 | | спереди-назад | 1150 | | высота | 3730 | | Высота пресса над уровнем пола, мм | 3145 | | Давление рабочей жидкости, номинальное, МПа | 32 | | Величина падения давления в главном цилиндре завремя 2 мин., не более, МПа | 2 | | Вид управления | электропневмогидравлическое | | Род тока питающей сети | переменный трехфазный | | Частота тока, Гц | 50 | | Номинальное напряжение, В | 380 | | Напряжение силовой цепи, В | 380 переменного тока | | Напряжение цепей управления, В | 220 переменного тока | | Количество электродвигателей, шт | 1 | | Электродвигатель тип, исполнение, мощность, кВт, частота вращения, об/мин | АНМР160S6Y2.5 взрывобезопасный 11 1000 | | Степень защиты по ГОСТ 14254-96 | IP43 | | Гидроагрегат, тип | У27.05.11.4 | | Рабочая жидкость: | | | тип | масло минеральное | | кинематическая вязкость, мм2/с при температуре от 283 К (10°С) до 323 К (50°С) | От 265 до 21 | | класс чистоты, не ниже | 13 | | рекомендуемые марки масел | турбинное Т22; турбинное Т30 ГОСТ 32-74 ВНИИ НП-403 ГОСТ 16728-78 индустриальное 30 ГОСТ 20799-88 | | Объем бака гидроагрегата, л | 600 | | Вид охлаждения | водяное | | Габариты электрошкафа Lх В х Н, мм | 360x180x450 | | Давление охлаждающей жидкости, МПа | 0,2 | | Температура охлаждающей жидкости на входе, не более, °С | 20 | | Расход охлаждающей жидкости, л/мин | 30 | | Давление воздуха в пневмосети, МПа | 0,4 - 0,6 | | |
Отправка с 29 декабря 2025

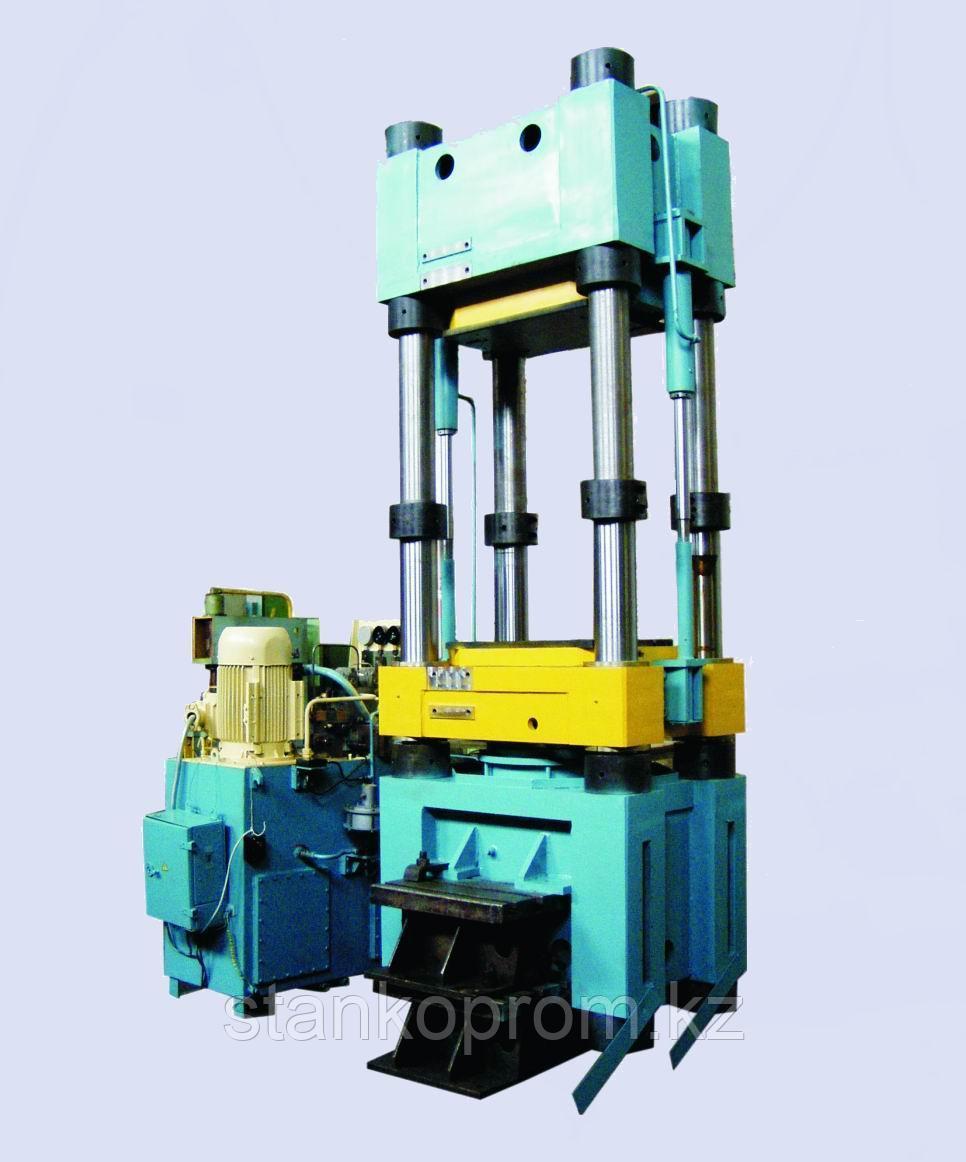

Пресс гидравлический колонный 9636 (ДА2236) усилие 400т
