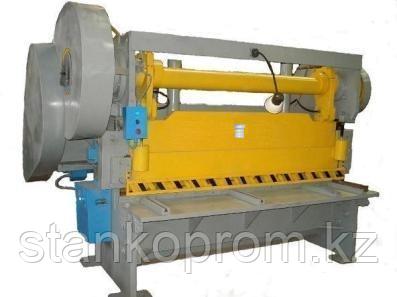

Гильотинные ножницы (гильотина) Н3121.01 12х2500мм

Гильотинные ножницы Н3121.01 с кривошипным механизмом и электромеханической муфтой используются для продольной или поперечной резки листового материала.

Гильотинные ножницы Н3121.01 12х2500мм с кривошипным механизмом и электромеханической муфтой используются для продольной или поперечной резки листового материала. При продольной резке нож совершает несколько ходов, а разрезаемый лист передвигается по рабочему столу, что позволяет осуществлять резку листа любой длины. Поперечная резка станка имеет максимальные параметры разрезаемого материала: ширина до 2500 мм, толщина до 12 мм при одиночном режиме хода верхнего ножа.

Данная модель применяется преимущественно в цехах заготовки предприятий машиностроения для резки листового проката по линии разметки или по упорам. Автоматический и одиночный режимы хода позволяют применять гильотину Н3121.01 на производствах любого типа.

Ножницы Н3121.01 имеют верхний привод. С двух боков сварной станины расположены две стойки, на которые опирается рабочий стол. К столу винтами крепятся нижние ножи, а также передний и боковой упоры. Зазоры между режущими кромками ножей (верхней и нижней) регулируются горизонтальным изменением положения стола. На ножевой балке, имеющей Г-образную форму и усиленной ребрами, крепятся верхние ножи, которые при резке осуществляет возвратно-поступательное движение. Прижимная балка прижимая лист, работает согласованно с ножевой балкой. Необходимые усилия прижима обеспечивают пружины, которые размещаются в стаканах прижимной балки.

Для более плавного реза и снижения нагрузок на ножницы устанавливаются пневматические уравновешиватели. Шатунный механизм скрепления балки, на которой смонтированы режущие ножи, позволяет увеличивать открытую высоту установленных ножей на 20 мм. С тыльной стороны ножевой балки установлен задний упор, служащий для мерной резки полос.

Пневматическая жесткосблокированная многодисковая фрикционная муфта-тормоз расположена на левом конце приводного вала.

Тип смазки основных механизмов  - комбинированный.

Благодаря наклону подвижных ножей два градуса десять минут, гильотина Н3121.01 обеспечивает высокую точность резания металла и оптимальную нагрузку на режущие поверхности. Отклонение при длине реза 1000 мм не превышает 0,25 мм. Основным преимуществом кривошипных ножниц НА3121 являются простота управления (кнопочное и от педали), точность реза и хорошая производительность.

В базовую комплектацию входит:

1. Ножницы в сборе;
2. Педаль управления;
3. Паспорт и руководство по эксплуатации;
4. ЗИП (зап.части инструмент принадлежности).

Дополнительное оборудование:

1. Рольганг для подачи металла в зону реза (приводной и не приводной);
2. Лазерный указатель линии реза;
3. Откатная тележка (приводная и не приводная).
