По желанию клиента модель может быть оснащена системой УЦИ.
ОПИСАНИЕ:

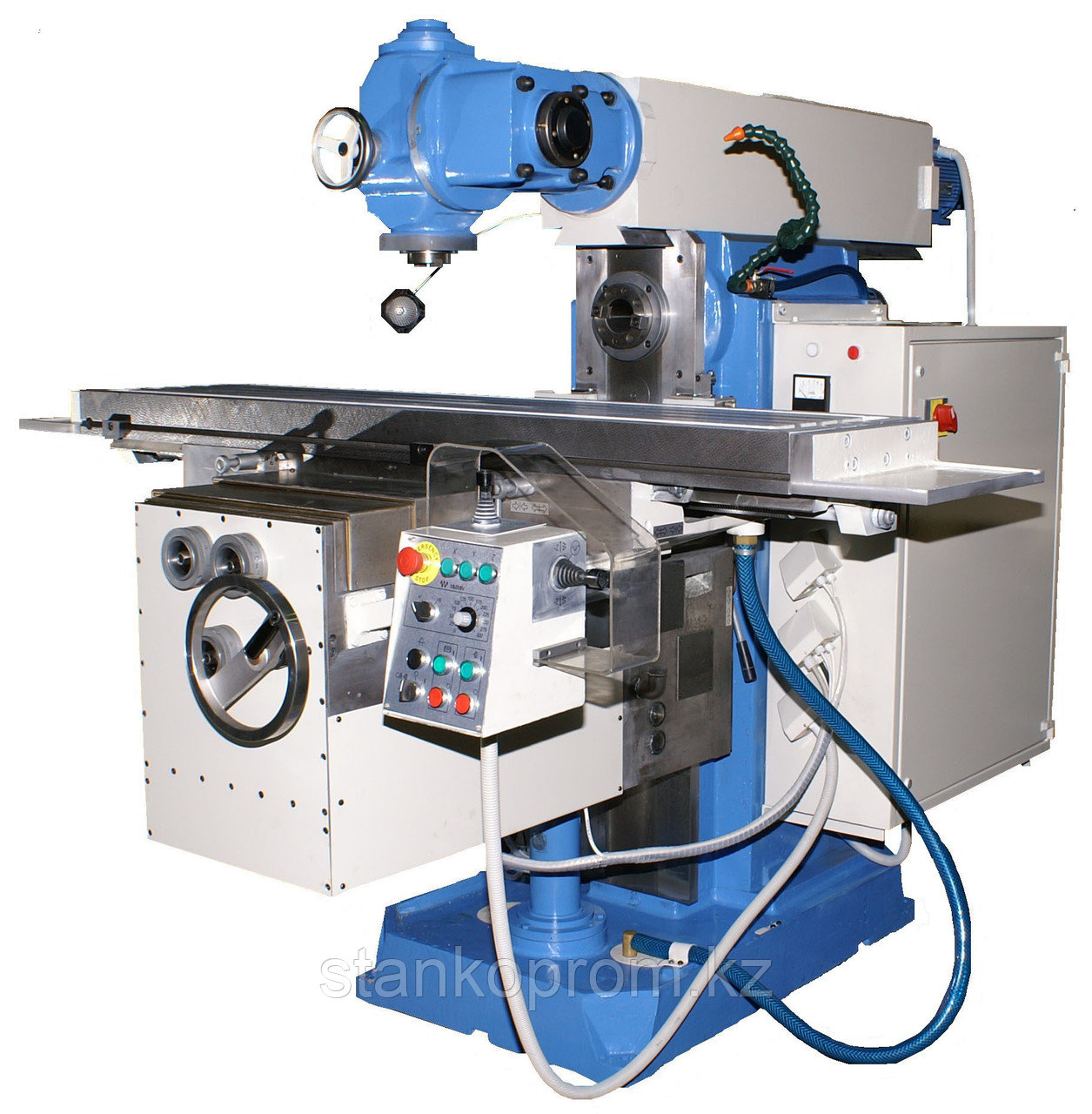

Широкоуниверсальный консольно-фрезерный станок 6ДМ82Ш является аналогом станка 6Т82Ш Горьковского станкостроительного завода.
Исключение из конструкции привода подач механических, содержащих большое количество зубчатых передач, коробок подач, реверса и редуктора позволило значительно сократить кинематические цепи и добиться заметного снижения шумовых показателей, но и также высокой ремонтопригодности станка.
Удобство вариации выбора между работой основным (жёстко расположенным) горизонтальным шпинделем и вертикальной головкой (помещённой на ползуне), которая к тому же, дозволяет осуществлять установку её под различными углами; электромех. головки для закрепления инструмента, в дополнение со стандартной оснасткой, в том числе допустимость применения фрезерной и долбёжной оригинальных накладных головок, - предоставляет возможность ощутимо расширить универсальность выполнение разнообразных работ различным инструментом. И в конечном итоге – даёт серьёзное увеличение технологического потенциала этого исключительного надёжного фрезерного станка
ХАРАКТЕРИСТИКИ:
|
Наименование параметров |
6ДМ82Ш |
|
|
Размеры рабочей поверхности стола, мм |
400 х 1250 |
|
|
Наибольшее перемещение стола, мм |
продольное |
850 |
|
поперечное |
400 |
|
|
вертикальное |
400 |
|
|
Пределы подач стола, мм/мин (бесступенчатое регулирование) |
продольной |
10...2800 |
|
поперечной |
10...2800 |
|
|
вертикальной |
10...900 |
|
|
Ускоренное перемещение стола, мм/мин |
продольное |
3000 |
|
поперечное |
3000 |
|
|
вертикальное |
1000 |
|
|
Наибольшее выдвижение гильзы, мм |
75 |
|
|
Число подач стола |
Бесступенчатое |
|
|
Конус шпинделей, ISO |
горизонтального |
50 |
|
вертикального |
40 |
|
|
Пределы частот вращения шпинделей, мин-1 |
горизонтального |
16...1600 20...2000* |
|
вертикального |
31,5...1400 45...2000* |
|
|
Количество частот вращения шпинделя |
горизонтального |
21 |
|
вертикального |
12 |
|
|
Угол поворота оси вертикального шпинделя, град |
к станине |
45 |
|
от станины |
90 |
|
|
в продольной плоскости |
±90 |
|
|
Габаритные размеры станка, мм |
2280х2110х2020 |
|
|
Масса станка, кг |
3450 |
|
|
Класс точности |
П |
|
| Основные | |
|---|---|
| Страна производитель | Россия |
