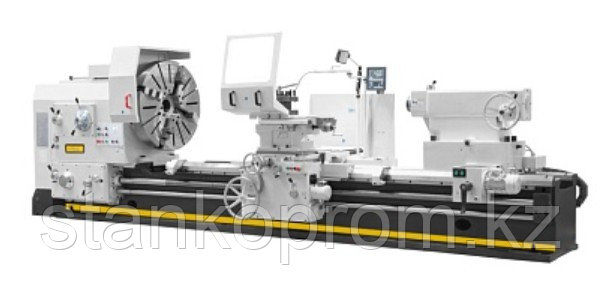

Токарно-винторезный станок STALEX D1600/3000

Диаметр обточки над станиной

Ø1600 мм

Ø обточки над поперечным суппортом

Ø1280 мм

Ø обточки над съёмным мостиком gap

Ø1920

Длинна съемного мостика gap

610 мм

Расстояние между центрами

3000 мм

Ширина станины

970 мм

Макс. масса детали, обрабатываемой в центрах

6 000 кг

Макс. масса детали, обрабатываемой в планшайбе

1 500 кг

Частота вращения шпинделя, (21 вперед/12 реверс)

2,50 -250/3,15-250 об/мин

Конус шпинделя

ISO A2-15

Планшайба 4-х кулачковая

Ø1400 мм

Проходное отверстие шпинделя

Ø130 мм

Ход по оси X

820 мм

Ход по оси Z

2800 мм

Ход по оси z-1

200 мм

Продольная подача ось X

0,064-12 мм/об

Поперечная подача ось Z

0,032-6 мм/об

Подача верхних салазок z-1

0,016-3 мм/ об

Метрическая резьба, 56

1-120 мм

Диаметральная резьба, 56

30-1/4 DP

Дюймовая резьба, 56

1/2-60 TPI

Модульная резьба, 56

0,5-60 мм

Максимальный размер инструмента

45х45 мм

Угол поворота резцедержателя

180º

Ускор. перем. продольного суппорта ось Z

3,740 мм/мин

Ускор. перем. поперечного суппорта ось X

1,870 мм/мин

Конус пиноли задней бабки:

Metric 80

Ход пиноли задней бабки

300 мм

Диаметр пиноли задней бабки

Ø160 мм

Габаритные размеры станка

6040х 2060х 2230 мм

Габаритные размеры упаковки станка

6360х 2200х 2280 мм

Габаритные размеры упаковки планшайбы

1750х1650х720 мм

Мощность главного привода

22,0 кВт

Мощность насоса помпы СОЖ

0,15 кВт

Максимальный крутящий момент на шпинделе

12800Nm

Максимальное усилие резания(продольное/поперечное)

4500 кг

Объем бака СОЖ

120 л

Объем масла в переднюю бабку и коробку передач

75 л

Объем масла в суппорт

12 л

Мотор ускоренного перемещения

1,5 кВт

Мощность двигателя перемещения задней бабки

1,5 кВт

Масса

12 900 кг
