Модель Stalex BS-460G-JC SERVO является гидравлическим ленточнопильным станком, модель на базе популярного полуавтоматического консольного станка Stalex BS-460G.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»
Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.
Основные элементы
- Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Станок управляется трёхфазным двигателем, с термозашитой электродвигателя.
- Предохранительный концевик на кожухе маховика и концевик (под трёх-лучевым маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Станок имеет червячную передачу редуктора
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
|
| Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°. | ||||
|
| В середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° 0° до +60°. | ||||
|
| Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. | ||||
|
| Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. | ||||
|
| Механическое натяжение полотна + датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет. | ||||
|
| Зубчатый привод | ||||
| | Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение. | ||||
|
| Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.
| ||||
|
| Гидростанция | ||||
|
| Регулировка гидравлических тисков, отвечает за усилие зажатия тисков. | ||||
|
| Предохранительный датчик при снятии заднего кожуха рамы. |
| Мощность двигателя | 3,7 кВт (3-х фазный) термозащита перегрузки двигателя | ||
| Скорость двигателя | 300-1500 об/мин | ||
| Мощность гидравлической станции | 0,75 кВт | ||
| Мощность охлаждающего насоса | 45 Вт | ||
| Вращение пилы | От -45 до +60 градусов | ||
| Привод | зубчатый (червячная передача) | ||
| Скорость резания | 19-94 м/мин | ||
| Рабочая зона | +90° | ±45° | +60° |
|
| 330 | 305 | 205 |
|
| 460х250 | 305х250 | 205х250 |
| Угол разворота рамы |
| ||
| Рабочая высота стола | 850 мм | ||
| Объём гидравлического бака | 20 л | ||
| Объём бака СОЖ | 30 л | ||
| Габариты ленты | 34х1,1х3960 мм | ||
| Размер упаковки | 2310х1070х1630 мм | ||
| Масса нетто/брутто | 750/830 кг. | ||
| Основные атрибуты | |
|---|---|
| Производитель | Stalex |
| Страна производитель | Китай |

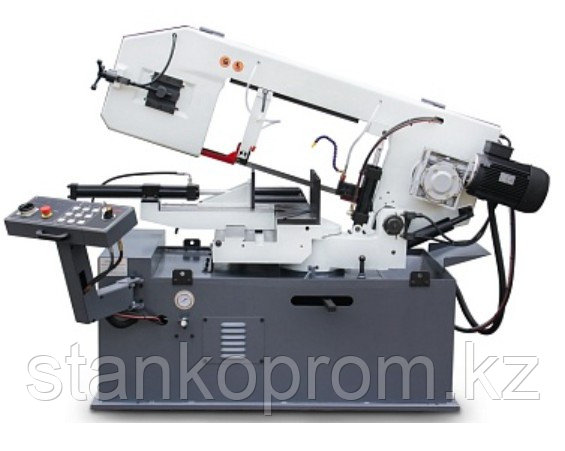

Гидравлический ленточнопильный станок STALEX BS-460G-JC SERVO
